2値化についてのよくある質問

【Q.】2値化関係のメニューがグレーになって選択できない

処理しようとしている画像が、モノクロとカラー画像タイプの違いで選択できないコマンドがあります。
2値化関係のメニューを使用したい場合、「モノクロ画像化」コマンドを使用してモノクロ画像に変換した後、2値化関係のメニューが使用できます。


画像がモノクロ画像かカラー画像かを確認するにはヘルプメニューより画像情報をご確認ください。

処理している画像をカラー画像のまま2値化処理する場合、カラー画像用の色抽出というコマンドを利用してください。

【Q.】2値化をしているのに画像に結果が反映されない

ROIが正しく設定されていないかどうかご確認下さい。 ROIとは画像内で処理を行う範囲であり、デフォルトでは読込んだ画像全体となっておりますが複数の画像をWinROOF上で処理している場合などは、別の画像で設定したROIが適用されてしまっている場合がございます。
環境メニューより"ROIを解除する"を選択し、実行してみてください。


【Q.】2値化をした結果が画面に表示されなくなってしまった

ツールバーの2値化画像の表示がOFFになっていないかご確認下さい。 画像12.jpg

ツールバーを画面上に配置されていない場合、表示メニューより"2値画像"の状態をご確認下さい。 画像12-1.png

【Q.】2値処理メニューの削除コマンドで指定する値の決め方がわからない

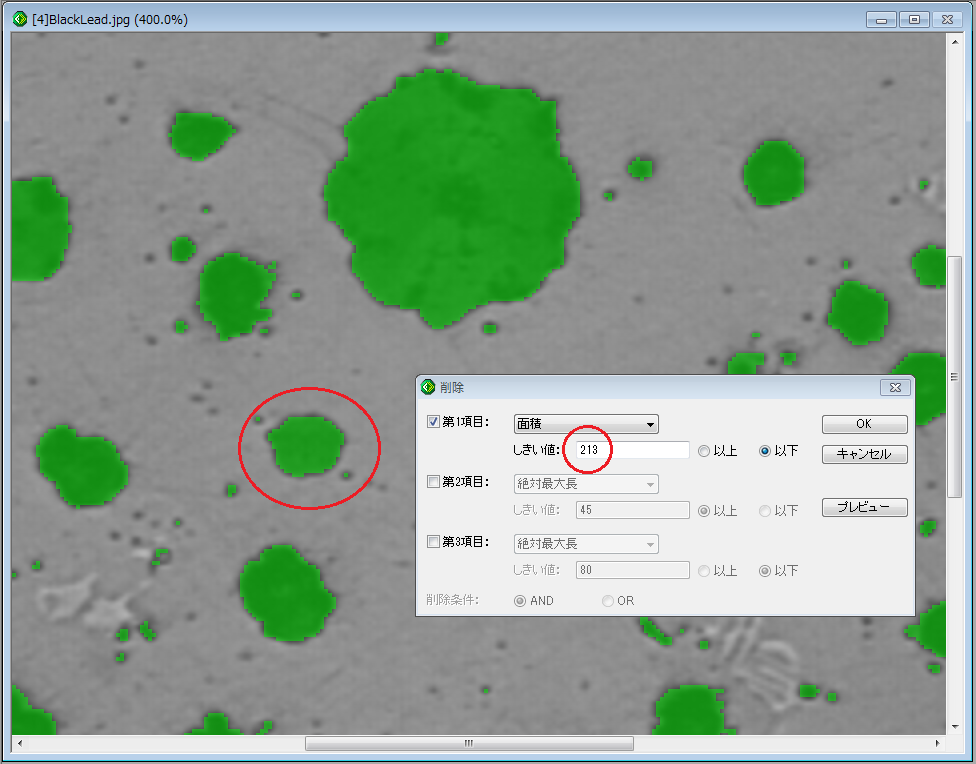

削除コマンド画面で第1項目、第2項目、第3項目に対して形状特徴を選択した状態で、画面上の削除したい対象をクリックするとその粒子の特徴値を取得することができます。
下の例では第1項目に"面積"を指定し、粒子をクリックしています。
